Home Network
自宅ネットワークの構成について紹介します
Created: 2022-02-26 14:18 JST
Last modified: 2023-02-28 18:00 JST

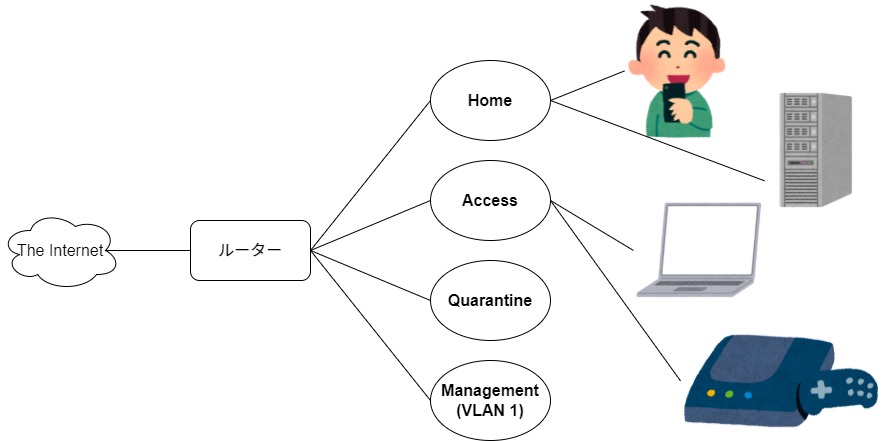

論理的なネットワーク構成
用途ごとに VLAN を 4 つ切っています
それぞれ以下のような目的で利用しています
- Home: クライアントとサーバが同居する、普段使いの NW
- Access: The Internet へのアクセスのみ提供する NW
- ゲーム機や会社貸与 PC などを接続
- Quarantine: 外部公開を前提とし他の VLAN との通信をしない NW
- 外部公開しているサービスがないので実質寝てる
- Management: 接続されている各機器のメンテナンス用途を想定した NW
- VLAN trunk 時のデフォルト VLAN として設定

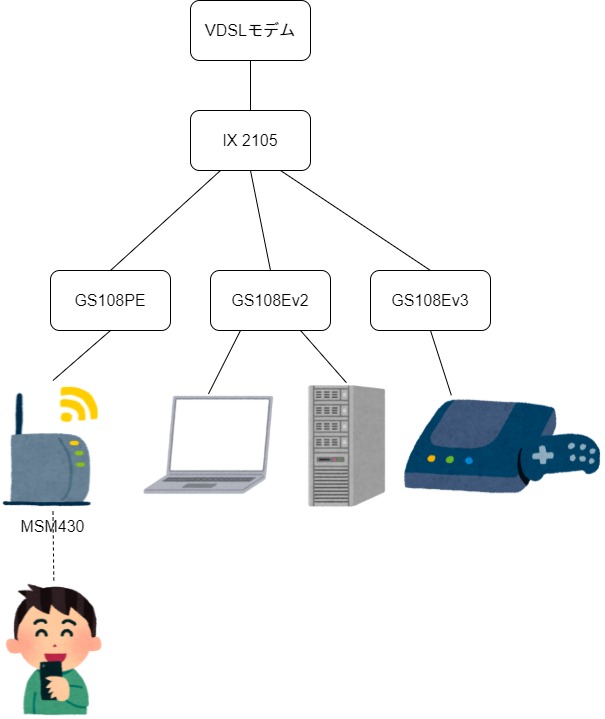

物理的なネットワーク構成
- BB ルータ: NEC UNIVERGE IX2105
- 無線 AP: HP MSM430
- 子ハブ: NETGEAR GS108E x2, GS108PE
BB ルータ、各子ハブ間は VLAN trunk ポートで接続 子ハブは状況に応じてポート VLAN と使い分け

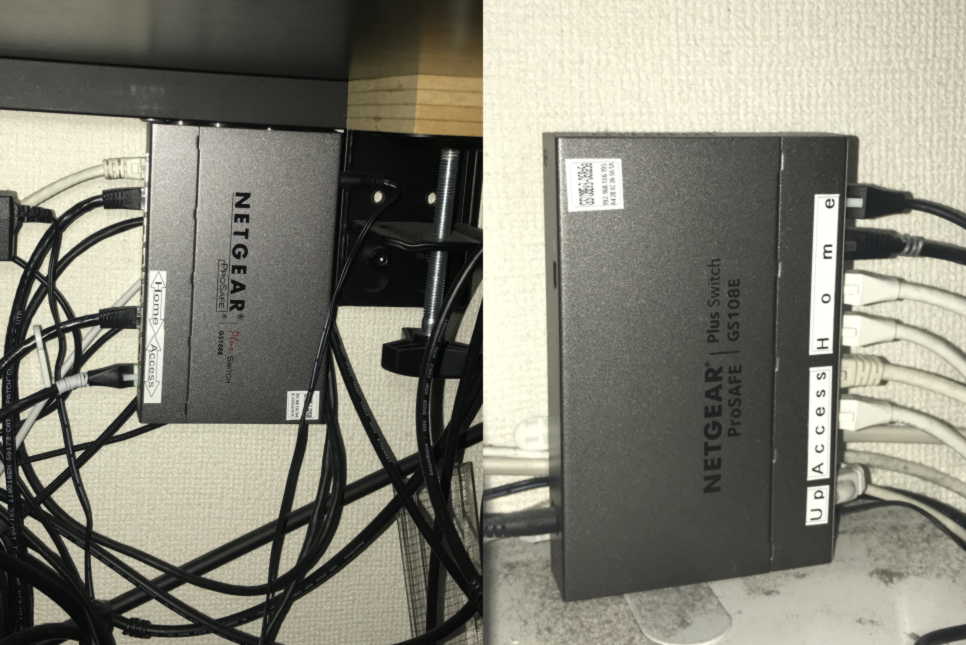

ポート VLAN はわかりやすいようにラベリング
